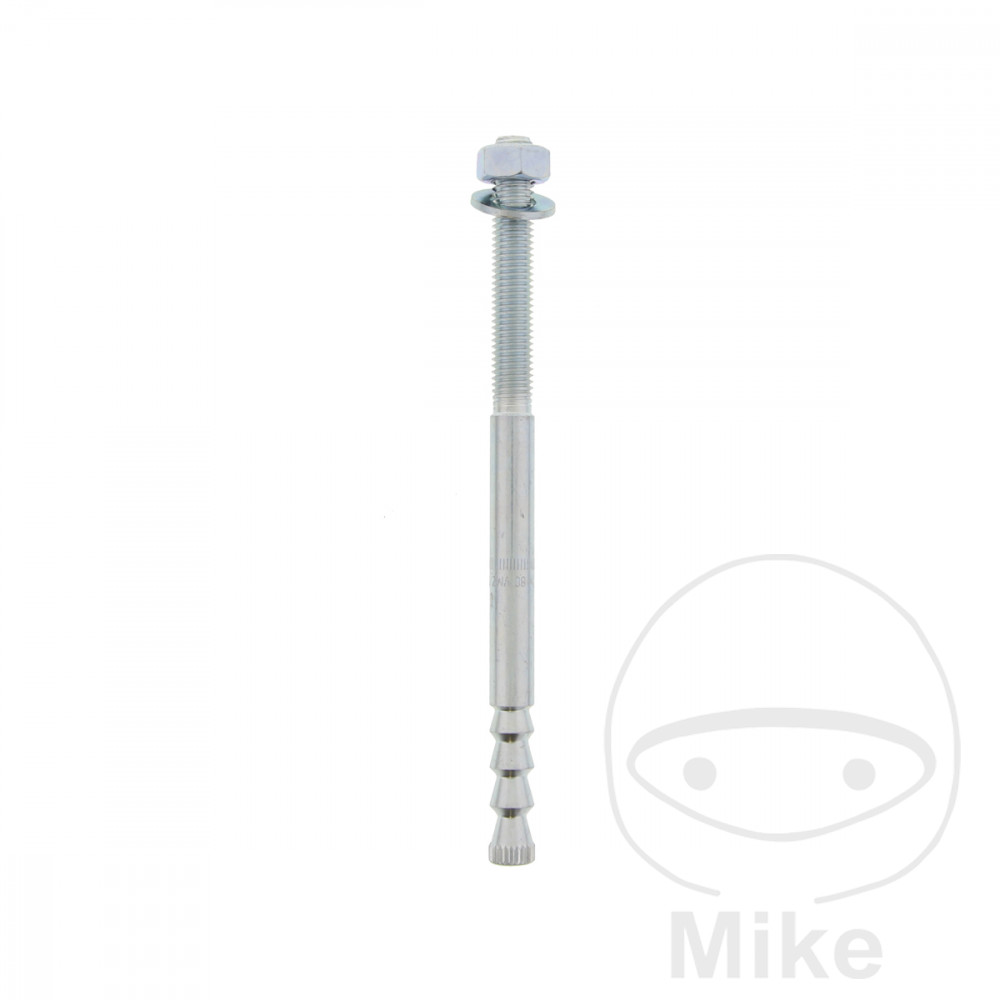

TIGE D’ANCRE M12X100 / 200

Tige d’ancrage VMZ- A 80 M12- 100/200

Le système d’injection VMZ se compose d’une tige d’ancrage avec des éléments d’expansion coniques et d’un mortier d’injection à 2 composants.
d’un mortier d’injection à 2 composants. Cette combinaison permet de supporter des charges élevées avec de faibles
d’introduire des distances aux bords et des entraxes dans le sous-sol. Elle réunit ainsi les avantages des
chevilles à expansion et chevilles composites en un système de fixation homologué pour le béton fissuré et
béton non fissuré.

Avantages
– faible épaisseur de l’élément en béton nécessaire
– mise en œuvre autorisée à partir d’une température de support de -5° C
– il est possible de choisir le diamètre approprié et la profondeur d’ancrage optimale parmi une multitude de tiges d’ancrage
profondeur d’ancrage
– fixation la plus économique possible grâce à des chevilles plus petites nécessitant moins de perçage

Exemples d’application
Ancrage de charges lourdes dans le béton fissuré et non fissuré,
par ex. constructions métalliques, consoles, construction de façades.

Mortier d’injection :VMZ 345(JM-Nr. 4860409)
Diamètre du foret mm :14
Longueur du tampon hors tout mm :200
Filetage :M12 x 84
Profondeur du trou de forage mm :175
Profondeur d’ancrage nécessaire dans le béton mm :100
épaisseur max. de serrage de l’élément de construction mm :< 100
Couple de serrage de la cheville Nm :30

Marque: Stronghand

Accessoires

• Mortier d’injection MOERTEL 345 ML VMZ 345
• BOHRLOCHBUERSTE 10-18 mm à-BU-10-18
• et disque DUEBEL 13.5X44 440/13
• INJEKTIONSMOERTELPISTOLE VM-Avon NOUVEAU
