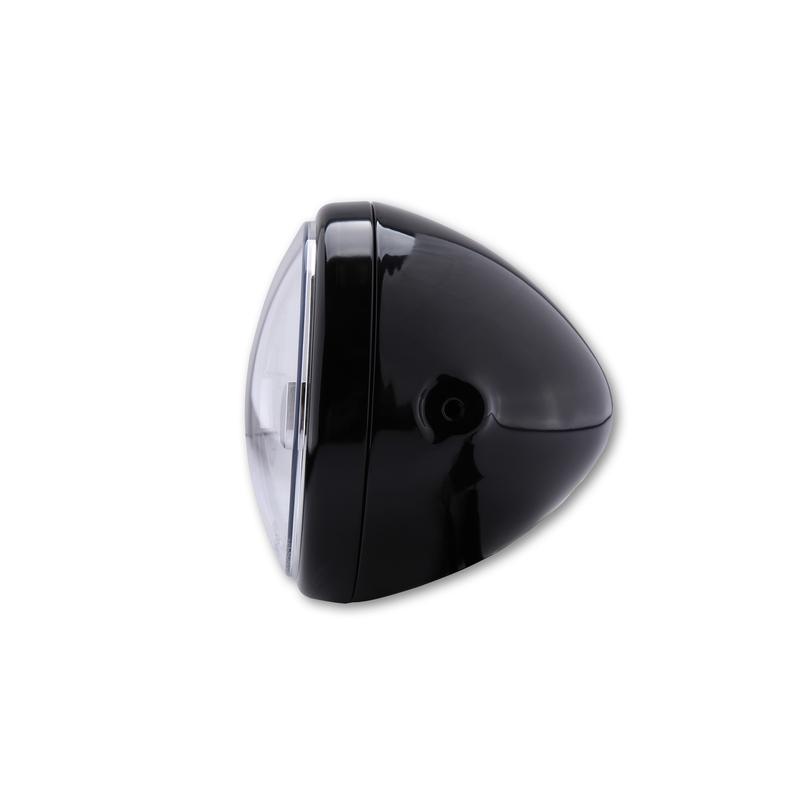

Phare LED HIGHSIDER Reno Type 4

Phare ovale HIGHSIDER pour montage latéral. Grâce à son design puriste et intemporel et à sa technologie innovante, il constitue un élément unique pour de nombreuses motos.

Le réflecteur chromé avec verre transparent possède également les fonctions feux de route, feux de croisement, feux de stationnement et feux diurnes. Les feux de jour et les feux de position sont montés sur une bande centrale, ce qui permet de créer une très belle image optique – les feux de croisement éclairent au-dessus de la bande, les feux de route en dessous. Le réflecteur émet un flux lumineux asymétrique – uniquement autorisé pour la circulation à droite -, E-examiné.

Nos éclairages confèrent à votre moto un style incomparable ! Le design inhabituel et la technologie parfaite de la série de phares HIGHSIDER en font un produit de choix dans tous les cas !

Dimensions :

• Diamètre du boîtier : 200 mm
• Diamètre de l’insert de hauteur : 178 mm
• Profondeur du boîtier : 160 mm
• Distance entre les trous de montage (milieu – milieu) : 170 mm
• Distance entre le trou de montage (milieu) et l’extrémité du boîtier : environ 90 mm

Fixation : latérale avec des boulons filetés M8

Connexions :

• Câble noir = masse (-)
• Câble bleu = feux de croisement (+), consommation à 12V : 1,8A, 22W
• Câble jaune = feux de route (+), consommation à 12V : 1,3A, 13W
• Câble noir = masse (-)

TFL :

• Câble noir = masse (-)
• Câble rouge = feu de jour (+), consommation à 12V : 1,2A, 14W
• Câble blanc = feu de position (+), consommation à 12 V : 0,2 A, 2,4 W

Contenu de la livraison : 1 pièce avec connecteur à 3 broches

Pièce détachée: Insert de phare LED Type 4, chromé, référence 1108027

Remarques :

Utilisation asymétrique, autorisé uniquement pour la circulation à droite.
La fiche standard à 3 pôles jointe doit être installée par le client après l’installation du réflecteur.

Vue des contacts de la fiche :

• Feu de route (jaune) = à droite
• Feu de croisement (bleu) = en haut
• masse (noir) = gauche

Caractéristiques

• Couleur : Noir
• Position : Avant
• Type d’éclairage : LED
• Gamme : Highsider pro
• Diamètre Ø (mm) : 200
• Homologation : E-Mark
• Matériau : Acier
• Couleur du cabochon : Translucide
• Conditionnement : à l’unité
